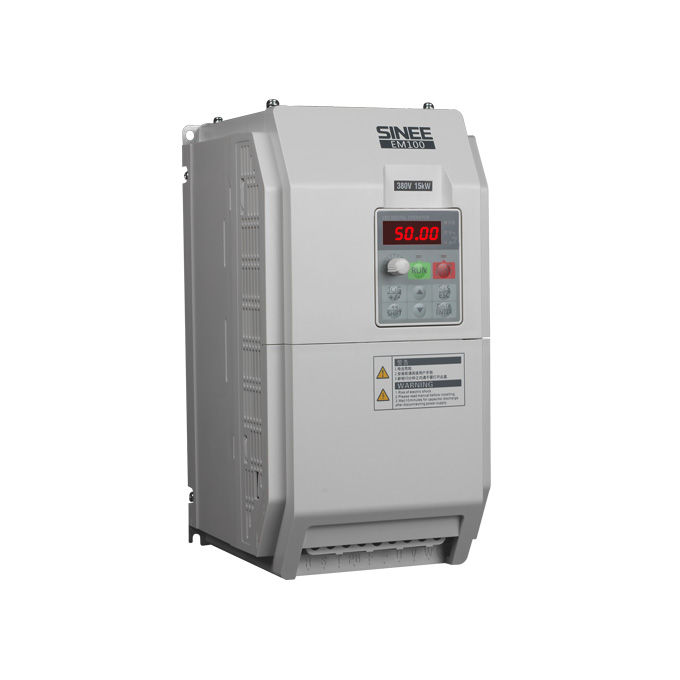

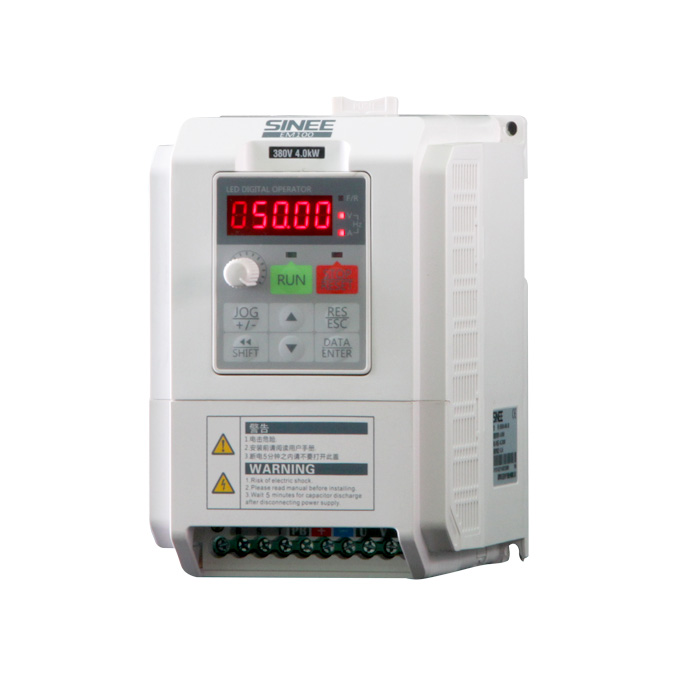

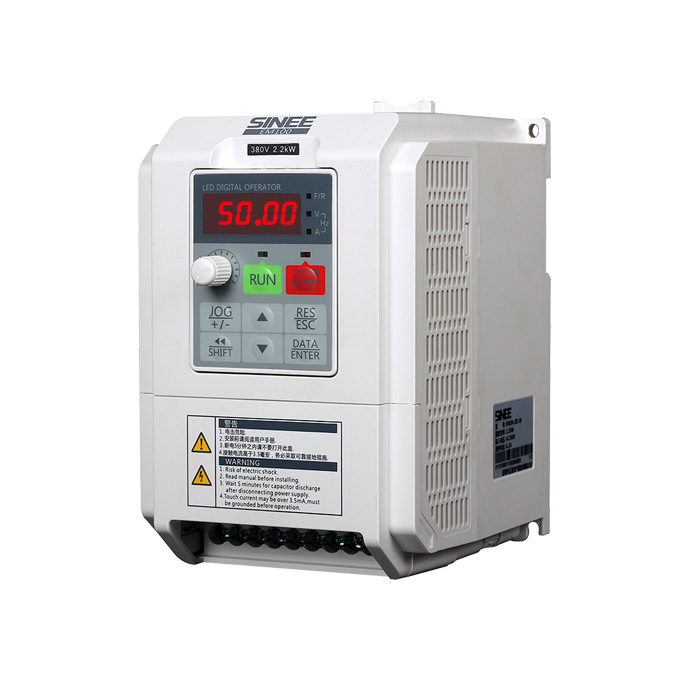

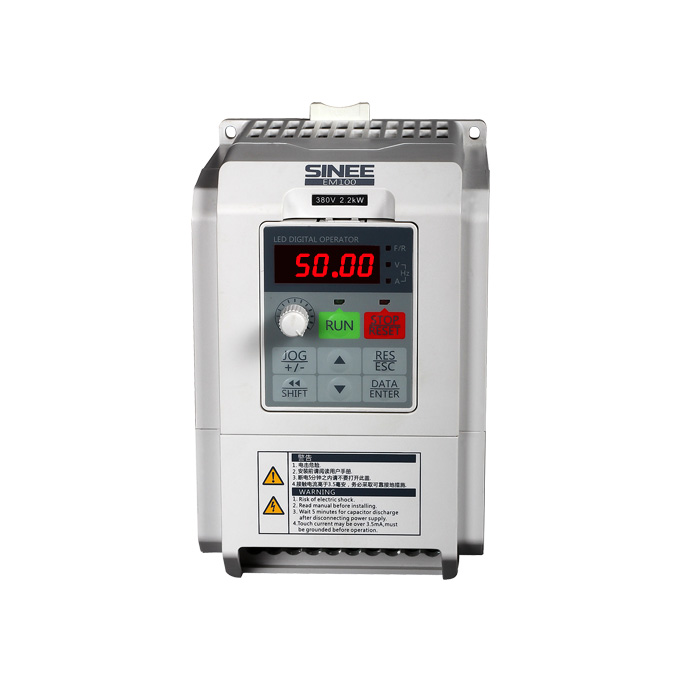

正弦EM100变频器(停产)

EM100系列变频器是针对用户这一普遍需求，由深圳市正弦电气股份有限公司自主研制推出的高可靠性、多功能型异步电机驱动器。它具有主辅频率给定、电机噪音调节、摆频运行、简易PLC运行、过程PID控制、内置ModBus通讯、支持变频器之间的主从通讯等多种功能。该产品稳定、可靠，可适应大多数小功率电机控制需要，并且安装方式灵活、易于使用。功能特点1.高可靠性1.1 按IPD流程管理开发过程，提高了产品的可...

咨询热线：13922952859
立即咨询

产品详情

正弦EM100变频器-功能特点

一、高可靠性

1.1 按IPD流程管理开发过程，提高了产品的可靠性

EM100变频器是正弦公司第一个严格按照IPD（集成产品开发）流程进行研发管理的系列产品。

EM100开发过程中的一些核心思想包括：

a）重视前期的产品需求收集，按市场需求设计产品，更好地满足客户的需求。

b）研发过程设立明确的阶段，各阶段设立评审点，加强过程的管理和评审点控制，提高产品的质量。

c）加强了单板测试、软件单元测试、系统整机测试工作，将产品问题充分暴露在公司内部。

d）采用公用构建模块（CBB：Common Building Blocks）提高了EM100变频器的开发效率。

e）采用跨部门的产品开发团队，通过有效的沟通、协作，在早期就充分考虑的产品的各方面工作，产品上市进度得以加快。

1.2 引入了热设计和热仿真工作

散热问题暴露在数字化样机阶段；

令产品内部热源分布均匀、合理；

大幅度提升了EM100产品的稳定性，并且提高了产品开发效率。

1.3 具备极强的环境适应性

EM100产品在硬件方面拥有完善的保护措施；

内部线路板均采用PCBA三防漆喷涂保护，驱动板一体化无跳线设计；

外部器件采用密封型加工工艺。

二、良好的性能

优化的控制算法

EM100变频器能租到 0.3秒50Hz正反转切换不过流、不过压；

1Hz启动转矩能达到150%；

优化的死区补偿、母线电压前馈技术，电流畸变小，电机噪音小。

三易于使用

操作优化

常用菜单参数优先排列，优化了出厂参数，提高了易用性；

减少了用户的参数配置工作，降低了对操作者的要求；

人机交互操作键盘的设计选材上充分考虑其耐用性，持久性；

键盘操作区域标识清晰，模拟电位器输入，参数调节便捷灵敏；

密封型电位器，使用寿命长；

密封式簧片按键，操作精准，手感好。

正弦EM100变频器-型号及功率

额定输入电压	型号	适用电机功率（kW）	额定输出电流（A）
单相交流 220V	EM100-0R4-1B	0.4	2.8
	EM100-0R7-1B	0.75	4.8
	EM100-1R5-1B	1.5	8.0
	EM100-2R2-1B	2.2	10
	EM100-4R0-1B	4.0	17
三相交流 220V	EM100-0R4-2B	0.4	2.8
	EM100-0R7-2B	0.75	4.8
	EM100-1R5-2B	1.5	8.0
	EM100-2R2-2B	2.2	10
	EM100-4R0-2B	4.0	17
	EM100-5R5-2B	5.5	25
	EM100-7R5-2B	7.5	32
三相交流 380V	EM100-0R7-3B	0.75	2.8
	EM100-1R5-3B	1.5	4.8
	EM100-2R2-3B	2.2	6.2
	EM100-4R0-3B	4.0	9.2
	EM100-5R5-3B	5.5	13
	EM100-7R5-3B	7.5	17
	EM100-011-3B	11	25
	EM100-015-3B	15	32

正弦EM100变频器-技术参数

项目		项目描述
输入		EM100-XXX-1B:单相220V（±20%）50～60Hz(±5%) EM100-XXX-2B:三相220V（±20%）50～60Hz(±5%)EM100-XXX-3B:三相380V（±20%）50～60Hz(±5%)
输出	最大输出电压	最大输出电压与输入电源电压相同
	满载输出电流	100%额定电流连续输出
	过载特性	150%额定电流1分钟，180%额定电流10秒，200%额定电流2秒
基本控制功能	驱动方式	V/F、无PG矢量控制
	速度给定方式	模拟量、通讯、多段速预置、键盘
	运行方式	键盘、控制端子（二线控制、三线控制）、RS485
	频率控制范围	0.00～320.00Hz
	给定频率分辨率	数字方式：0.01Hz模拟方式：0.10Hz
	调速范围	1:50
	速度控制精度	1%
	加、减速时间	0.01秒～600.00秒
	电压/频率特性	额定输出电压5%～100%可调，基频20.00～320.00Hz可调
	转矩提升	自动转矩提升、固定转矩提升曲线、任意V/F曲线可选
	启动力矩	150%/1Hz
	输出电压自调整	AVR功能有效时，输入电压变化，输出电压保持不变；精度：额定输入电压时±10V
	电流自动限幅	自动限定输出电流，避免频繁过流跳闸
	直流制动	制动时间：0～30秒；制动电流：150%额定电流
	信号输入源	数字、模拟电压、模拟电流、多段速、简易PLC、MODBUS通讯，摆频，PID。主频率给定和辅助频率组合给定及端子切换
输入输出功能	辅助电源	10V/10mA,24V/200mA
	数字输入端子	内部阻抗：27KΩ
		可接受0～20V外部电源输入，低电平有效
		最大输入频率：1kHz
		总共6路数字可编程输入端子，用户可以通过功能码设定端子功能
	模拟输入端子	1路电压源，0～10V输入；1路可配置为电流源，4～20mA输入，或配置为电压源，0～10V输入
		输入阻抗：电压源输入:1MΩ；电流源输入:250Ω
		分辨率：0.2%
	数字输出端子	1路可编程开路集电极输出，最大负载能力：50mA/24V；输出频率范围：0～1kHz
	数字输出端子	1路可编程继电器输出，EA常开，EB常闭，EC公共端；触点容量： 3A/AC250V，功率因数>0.4或1A/DC30V
	模拟输出端子	1路可编程模拟输出端子，可输出0～10V，最大负载能力2mA
	模拟输出端子	分辨率：0.1V
显示	LED显示	5位LED数码管显示变频器的相关信息，8个按键输入
保护	保护功能	过流、过压、输入输出缺相、输出短路、过温保护等
使用条件	安装场所	室内，海拔低于1000m，无尘、无腐蚀性气体和无日光直射
	适用环境	-10°C～+40°C,20%～90%RH(无凝露)
	振动	小于0.5g
	储存环境	-20°C～+65°C
	安装方式	壁挂式、透壁式
防护等级		IP20
冷却方式		强迫风冷
运行噪声		38-56dB/A
产品执行安规标准		IEC61800-5-1：2007
产品执行EMC标准		IEC61800-3：2004

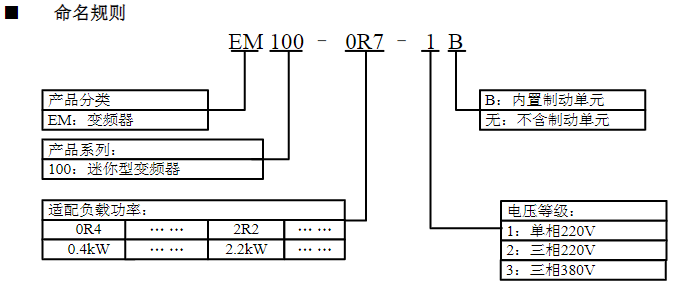

正弦EM100变频器-规格选型

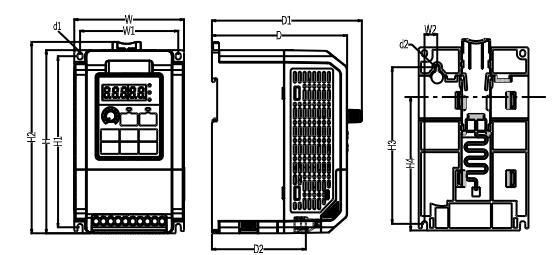

正弦EM100变频器-尺寸图及尺寸

产品型号尺寸单位 (mm)	EM100-0R4-1B EM100-0R7-1B	EM100-1R5-1B EM100-2R2-1B EM100-0R4-2B EM100-0R7-2B EM100-1R5-2B EM100-0R7-3B EM100-1R5-3B EM100-2R2-3B EM100-4R0-3B	EM100-4R0-1B EM100-2R2-2B EM100-4R0-2B EM100-5R5-3B EM100-7R5-3B	EM100-5R5-2B EM100-7R5-2B EM100-011-3B EM100-015-3B
W	95	110	130	150
W1	85	100	118	138
W2	11	11	/	/
H	152	163	220	289.5
H1	142	153	209	272
H2	159	170	/	/
H3	130.5	140.5	/	/
H4	110.5	121.5	/	/
D	117	132	152.5	173
D1	130	145	165.2	185.7
D2	74	84	104.7	125
d1	4.5	4.5	5.5	5.5
d2	4.5	5	/	/
净重	1Kg	1.5Kg	2.9Kg	4.8Kg
外形	箱体 1	箱体 2	箱体 3	箱体 4

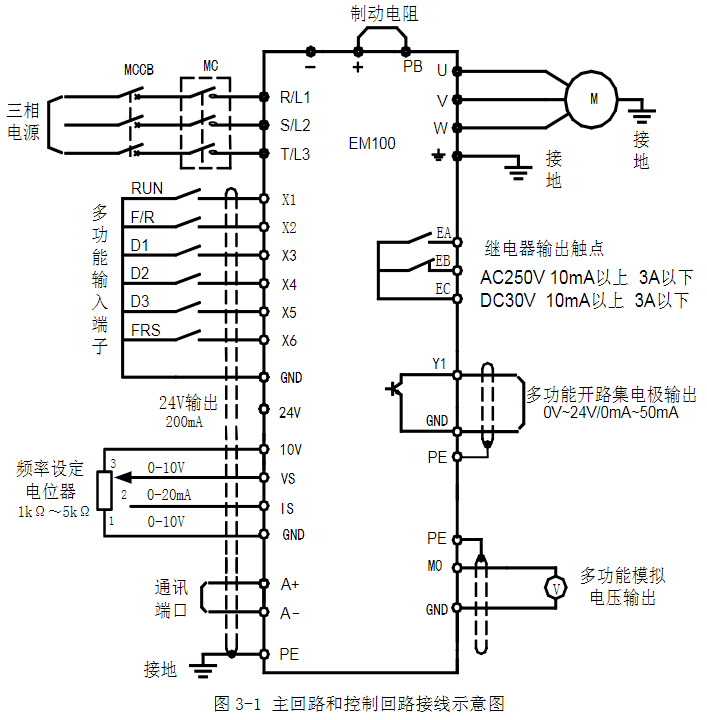

正弦EM100变频器-接线图和接线说明

端子标号	功能说明
R/L1、S/L2、T/L3	交流电源输入端子，接三相 380V 或 220V 交流电源(单相 220V 机型，R/L1 接零线、S/L2 接单相 220V 交流电源（火线），T/L3 端子悬空不接）
U、V、W	变频器交流输出端子，接三相交流电机
+、-	分别为内部直流母线的正负极端子
PB	制动电阻连接端子，制动电阻一端接 +,另一端接 PB
PE	接地端子，接大地

类别	端子标号	端子名称	端子功能说明
模拟输入	+24V	外部供电电源	向外部提供24V电源，最大输出电流200mA
	+10V	模拟端子供电电源	向外提供10V电源，最大输出电流：10mA一般用作外接电位器工作电源，电位器阻值范围：1kΩ～5kΩ
	VS	VS模拟电压输入	0/2～10V，输入阻抗1MΩ,最大输入电压15V
	GND	公共端	输入输出信号公共点
	IS	IS模拟电流/电压输入	可配置为电流型和电压型，通过开关S2切换。输入范围0/4～20mA或者0/2-10V
模拟输出	M0	模拟输出端子M0	0～10V，输出精度为±2%，输出电流最大为2mA，允许阻抗>10k
多功能数字输出	Y1	集电极开路输出端子	可编程定义为多种功能的输出端子。详见F03.00代码介绍
通讯	A+	RS-485通讯接口端子	RS485差分信号正端
通讯	A-	RS-485通讯接口端子	RS485差分信号负端
数字输入	X1	多功能输入端子	通过功能代码F02.00～F02.05的设定来对相应的端子进行编程，实现设定功能的输入控制
	X2
	X3
	X4
	X5
	X6
	GND	公共端	输入输出信号公共点
SPI通讯	RJ45	外接键盘端子	外接操作面板使用
继电器输出	EA	继电器输出端子	EA-EC：常开EB-EC：常闭
	EB
	EC
跳线开关	S1	RS485终端匹配电阻选择	设置RS485终端匹配电阻的跳线开关 S1 OFFON OFF为无终端电阻，ON为有终端电阻，出厂设置为无终端电阻
跳线开关	S2	IS电压/电流输入选择	设置IS为电流型和电压型的跳线开关 S2 OFFON OFF为电流型，ON为电压型，出厂为电流型
